应用场所:

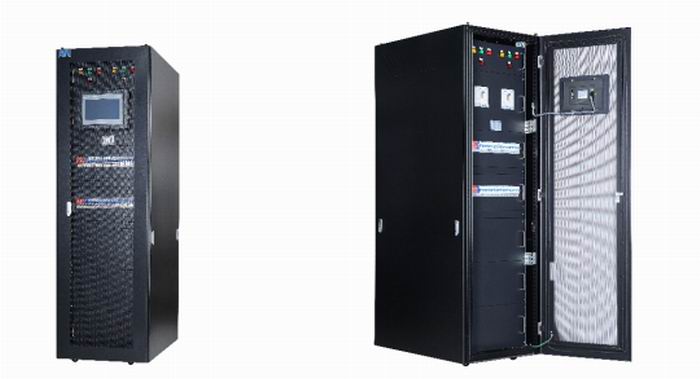

RXPM系列智能精密列头柜是一款专门应用于中大型IDC数据中心的配电设备,为IDC数据中心IT设备提供安全可靠的电力供电保障,能够做到进线输入、馈线输出各支路的全电量测量,为用户提供精确的全电量检测数据、实时记录IT设备能耗、故障报警等数据上传到后台动力环境监控系统,为IDC数据中心IT设备的电力管理提供有力的运行支撑。
系统组成:

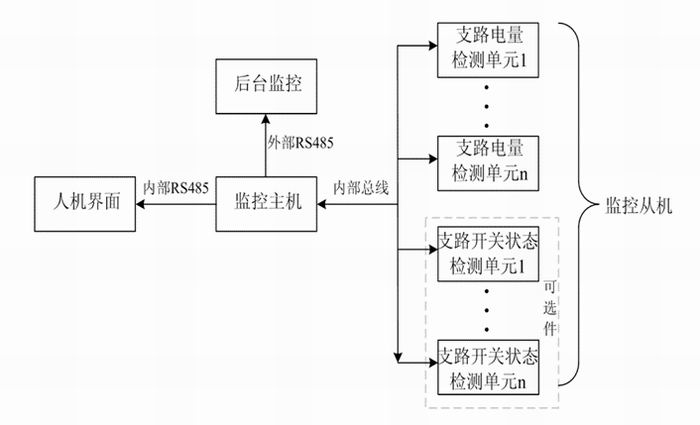

RXPM系列智能精密列头柜检测系统是由人机界面(HMI)、监控主机、监控从机组成,它们之间通过内部总线连接,可以通过扩展多台监控从机,以构成功能强大的一体化智能交流监控系统。
功能特点:
RXPM系列智能精密列头柜配备高清晰度、高灵敏度触控屏,先进的DSP数字信号处理器运算及控制系统,人机界面友好、交互体验优秀。用户可以方便快捷的对系统做参数设置,浏览进线和馈线各支路的电参数数据、拓扑图、趋势图、报警信息等,全面实时掌握系统运行状态,并对运行数据做全面分析。智能精密列头柜相比传统的IT设备配电具有卓越的优势,主要体现在:
实现精准的运营能耗管理
智能精密列头柜可以实时监测到IDC数据中心每一个服务器机柜的用电能能耗运营成本,从而精准的计量到IDC数据中心IT设备每天、每月、每年的电能用电量。
实现全面的配电系统监测管理
智能精密列头柜能够对输入进线、馈线全支路,进行实时监测,将每一支路全电量监测信息,包括电压、电流、开关状态、负载率、谐波、电能用电量等关键信息通过通讯接口上传至机房动环监控系统,便于用户对IDC机房IT设备运行做到运筹帷幄,实时了解到IT设备精确的运行数据。
外观简洁,功能丰富
智能精密列头柜柜体采用服务器机柜装配,与IDC数据中心服务器机柜颜色尺寸一致,并排摆放整体美观简洁。配电系统采用模组化设计,高扩展性,依据服务器柜位数量,可实现用户的多种配置定制需求。智能精密列头柜配备智能触摸屏和通讯上传接口,无论用户是在IDC数据中心现场还是控制中心,都能实时了解配电系统运行状态、每个服务器柜电力运行状况。
主要技术参数:
输入:380V 3相5线 50HZ
输出:220V 单相 3线 50HZ或380V 3相5线 50HZ
输出支路:可扩展至144回路,支持支路数量定制。
尺寸W*H*Dmm:600*2000*1100/1200mm,支持尺寸定制。
防雷器:FM20KA~40KA
通讯接口:RS485/RS232
隔离变压器:H级隔离变压器(选配)
规格型号:
型号 |
RXPM80 |
RXPM100 |
RXPM125 |
RXPM160 |
RXPM200 |
RXPM250 |
RXPM320 |
RXPM400 |
容量 |
80A |
100A |
125A |
160A |
200A |
250A |
320A |
400A |
输入进线配置 (单母线) |
80A/3P MCCB |
100A/3P MCCB |
125A/3P MCCB |
160A/3P MCCB |
200A/3P MCCB |
250A/3P MCCB |
320A/3P MCCB |
400A/3P MCCB |
输出支路配置(单母线) |
16/20/25/32A MCB,常规支路数量为24路、30路、48、72路,支持支路数量按需定制。 |
|||||||
输入进线配置 (双母线) |
80A/3P*2 MCCB |
100A/3P*2 MCCB |
125A/3P*2 MCCB |
160A/3P*2 MCCB |
200A/3P *2 MCCB |
250A/3P*2 MCCB |
320A/3P*2 MCCB |
400A/3P *2 MCCB |
输出支路配置(双母线) |
16/20/25/32 MCB,常规支路数量为24*2路、30*2路、48*2路、72*2路,支持支路数量按需定制。 |

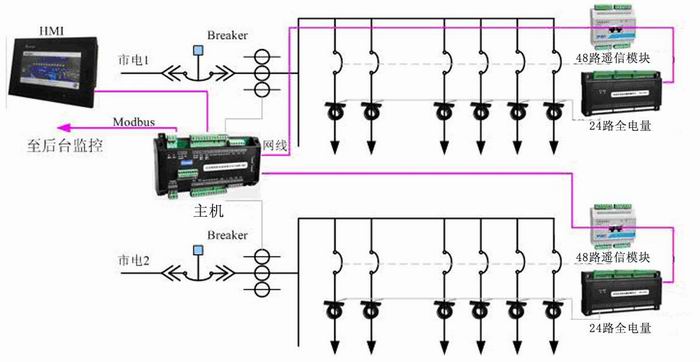

监控系统图:
